Forståelse av akustisk lekkasjedeteksjon

Hva er lydene av vannlekkasjer?
Vann lekker i underjordiske rør under trykk kan gi mange forskjellige lyder:
● “Hiss” eller “Whoosh” fra rørvibrasjoner og trykkreduksjon
● "Splashing" eller "Babbling Brook" lyder fra vann som strømmer rundt røret
● Raske "bankende / dunkende" lyder fra vannspray som treffer veggen i jordhulen
● Små "klirrende" lyder av steiner og småstein som spretter av røret
“Hiss” eller “Whoosh” -lyden, som ofte høres ut som konstant statisk støy, er den eneste som alltid er til stede for lekkasjer i rør med 30 psi eller høyere vanntrykk. De andre lydene er kanskje ikke til stede, og de er vanligvis ikke like høye. Så vi bestemmer oss for "Er det en lekkasje?" ved å lytte etter "Hiss" eller "Whoosh."

Hvilke faktorer påvirker disse lydene?
Det er flere faktorer som påvirker lydstyrken og frekvensområdet til lydene fra vannlekkasjer som overføres på rørene og overføres til bakken:
● Vanntrykk i røret
● Rørmateriale og rørdiameter
● Jordtype og jordpakking
● Jorddybde over røret
● Overflatedekke: gress, løs jord, asfalt, betongplate osv.
Lydstyrken eller intensiteten til lekkasjelyden er direkte proporsjonal med vanntrykket inne i røret (opp til en grense):

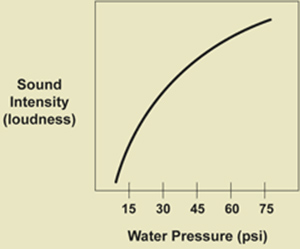

Lydintensitet (lydstyrke) kontra vanntrykk
Metallrør, som jernledninger, kobbertjenester og stålrør, overfører vannlekkasjelyder som er høyere og høyere frekvenser enn PVC-rør eller asbest-sementrør. Dermed er kunnskap om rørmaterialet viktig.
Rør med stor diameter, enten de er PVC, betong, stål eller jern, overfører mye mindre lyd fra vannlekkasjer enn rør med liten diameter. Og rør med stor diameter overfører lyd med lavere frekvens enn rør med liten diameter.
Sandjord og veldig løs jord, spesielt over en nybegravd rørledning, overfører ikke lyden av vannlekkasjer veldig bra, og heller ikke vannmettet jord som myr og sump. Hard, komprimert jord overfører lydene av vannlekkasjer best. Jord absorberer lydene av vannlekkasjer veldig raskt. Lekkasjer i vannlinjer som bare er 3 eller 4 meter dype, er mye lettere å høre på bakken, enn lekkasjer i dypere linjer. På 7 eller 8 fot dyp, vil bare veldig store lekkasjer med godt vanntrykk produsere nok støy til å bli hørt på overflaten.
Til slutt gjør bakken, enten det er en asfaltgate, løst smuss, betongplate eller gressplen, også en viktig forskjell. Harde gateoverflater og betongplater gir gjenklang med lydene av vannlekkasjen, og lekkasjen kan høres i 5 til 10 fot eller mer på hver side av vannrøret. Gressplener og løse smussflater gir ikke en slik resonansplate-lignende overflate, og overflatevariasjonene deres gjør fast kontakt vanskeligere.
tilbake til toppen av siden

Hvordan reiser lekkasjelyder på rør?
Metallrør, spesielt jernledninger mellom 6 tommer og 12 tommer, kobbertjenester og stålrør overfører lyden av vannlekkasjer i hundrevis av meter i alle retninger. Asbest-sementrør og PVC-rør overfører ikke lydene nesten like langt.
Avstander overført for "Hiss" eller "Whoosh" lydene av vannlekkasjer er en funksjon av rørets diameter så vel som rørmaterialet:

Rørmateriale og diameter Avstand lyder for 2 GPM lekkasje ved 60 PSI
 6 tommers støpejernsrør 600 til 1000 fot
 12-tommers støpejernsrør 400 til 800 fot
 24-tommers støpejernsrør 200 til 400 fot
 6-tommers vekselrør 400 til 800 fot
 12-tommers vekselrør 300 til 500 fot
 24-tommers vekselrør 100 til 300 fot
 6-tommers PVC-rør 200 til 300 fot
 12-tommers PVC-rør 100 til 200 fot
 24-tommers PVC-rør 50 til 100 fot
Dermed er kunnskap om rørmaterialet og diameteren viktig for å vite hvor langt lekkasjelyden kan overføres langs rørveggene

Hvordan reiser lekkasjelyder gjennom jord?

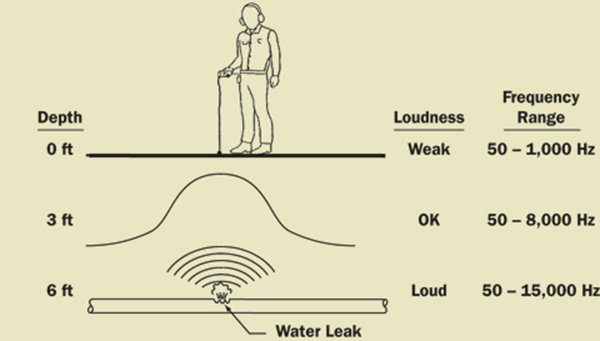

Jord absorberer vannlekkasje lyder veldig raskt:
Jord absorberer de høye frekvensene i større grad enn de lave frekvensene. For en lekkasje i et rør 6 fot dypt, er "Hiss" eller "Whoosh" lyden svak og "dempet", dvs. bare de lavere frekvensene høres. For en lekkasje i et rør 3 fot dypt, er lyden høyere og litt høyere i frekvens.

Oppmåling

“Surveying” er betegnelsen på å lytte etter vannlekkasjer når det ikke er åpenbare bevis, som vann som strømmer på gaten. Hver hydrant, ventil og servicelinje er et mulig sted å høre lydene av vannlekkasjer:

Siden lydene beveger seg bedre på rørveggene enn gjennom jorden, må du alltid lytte til hydranter, ventiler og meter først. Når du kommer nærmere lekkasjen, blir lyden høyere. Til slutt, bestem hvilke to av disse stedene som er høyest. Nå er du klar for "Water Leak Pinpointing."
